קונקטור (פלאג) סריאלי 9 פינים RS232 להלחמה - נקבה

שקע (קונקטור) סריאלי 9 פינים מסוג נקבה המיועד להלחמה.
מיועד להכנה עצמית של כבל בהתאמה אישית או כשקע מובנה לקופסא
או מארז למכשיר אלקטרוני.

בצידו האחד חיבור נקבה סריאלי אשר אליו ניתן לחבר כבל מתאים
ובצידו השני ישנם פינים להלחמת הגידים של הכבל.
הפינים האחוריים להלחמה הינם במבנה של תעלה על מנת לסייע בחיבור
קל, נוח, חזק ואמין של גידי הכבל.
הקונקטור כולל לוחית מתכת סביבו עם 2 חורים המאפשרים חיבור קל לפנל או מארז.

קונקטור זה שייך למשפחת חיבורי D-SUB.
חיבור סריאלי (RS232)  או בהגדרתו המקצועית חיבור DE-9
או כפי שנוהגים לכנותו בטעות DB-9.



מיספור הפינים בקונקטורים עפ"י הגדרות התקן הינו כדלקמן:



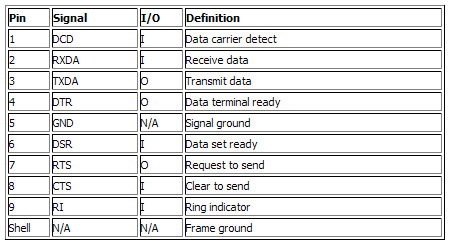

חיווט חוטים סטנדרטי (בין הקונקטור ללוח למשל) מתבצע באופן הבא:

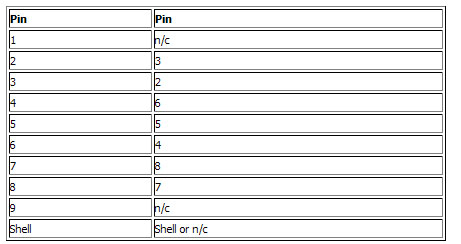

חיווט חוטים להכנת כבל מוצלב (NULL MODEM) מתבצע באופן הבא:
