סקירה - חיבורי PS/2 למקלדת ועכבר

חיבורי PS/2 למקלדת ועכבר במחשב.
חיבור מסוג PS/2 הינו החיבור הנפוץ במחשבי PC
ומשמש לחיבור מיקלדת ועכבר.



חיבור PS/2 הינו למעשה חיבור mini-DIN עם 6 פינים,
חיבור זה מוחלף אט אט בחיבור USB החדש יותר.
באמצעות חיבור PS/2 ניתן לחבר למחשב מקלדת ו/או עכבר.
מקור השם PS/2 הינו ראשי התיבות של סידרת המחשבים של IBM שיצאה ב-1987
IBM Personal System/2

חיבור ה-PS/2 של העכבר החליף את החיבור הסריאלי בעל 9 פינים
אשר היה מקובל עד לאותה תקופה.

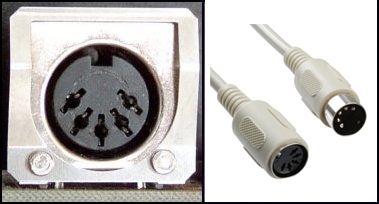

חיבור ה-PS/2 של המיקלדת החליף את הקונקטור הגדול 5pin DIN
שהיה בסידרת המחשבים IBM/AT.

חיבורי ה-PS/2 של המקלדת והעכבר זהים מבחינה חשמלית ואף משתמשים
באותו פרוטוקל לתקשורת בין המוצר למחשב, אך למרות זאת,
לא ניתן לחבר עכבר לשקע PS/2 של המקלדת או מקלדת לשקע העכבר.
לאחר יציאת תקן ה-USB חיבורי ה-PS/2 החלו להפוך
אט אט לפחות פופולרים בקרב יצרני הציוד ההיקפי והמשתמשים.

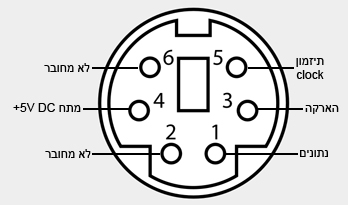

להלן תרשים חיבור הפינים:

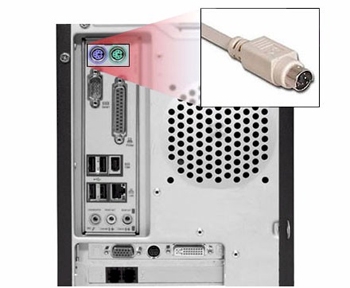

שקעי PS/2 במחשב
כאשר יצאו לשוק מחשבי IBM עם מעבדי 386 ו-486 הם הורכבו
במארזים מאולתרים ללא תקן ואת שקעי ה-PS/2 ניתן היה למצוא
על גבי לוחית הרחבה בחלקו האחורי של המארז.



שקעי ה-PS/2 הפכו לנורמה בשלב הרבה יותר מאוחר,
כאשר יצאו לשוק מארזי ה-ATX בין השנים 1993-1997.
ההחלטה על עיצוב זהה לחיבור ה-PS/2 של המיקלדת
וחיבור ה-PS/2 של העכבר התבררה כשגויה, מנקודת ראות של המשתמש הביתי
וגרמה לבילבול רב בחיבור האביזרים הנלווים למחשב.
על מנת להתגבר על בילבול זה הוחלט בשלב מאוחר יותר
כי חיבורי PS/2 למקלדת יהיו בצבע סגול וחיבורי ה-PS/2 לעכבר יהיו בצבע ירוק.

במחשבים ניידים מדגמים ישנים קיים בד"כ חיבור PS/2 בודד
התומך בחיבור מקלדת או עכבר חיצוניים.
לעיתים ניתן אף לחבר עכבר ומקלדת יחדיו לאותו שקע ע"י שימוש במפצל.



ממשק ה-PS/2 של המיקלדת הינו זהה מבחינה חשמלית לחיבור 5pin AT
אשר היה נפוץ קודם לכן וכך למעשה מקלדת ישנה עם חיבור 5pin AT
יכולה להתחבר באמצעות מתאם לחיבור PS/2 ומקלדת עם חיבור PS/2
יכולה להתחבר באמצעות מתאם לחיבור 5pin AT.



לעומת זאת חיבור ה-PS/2 של העכבר הינו שונה מהחיבור הסריאלי (9 פינים)
אשר היה נפוץ קודם לכן, אך עכברים רבים שיוצרו בתקופת המעבר יוצרו כך
שיתאימו לשני סוגי החיבורי באמצעות שימוש במתאם מ-PS/2 לחיבור סריאלי.



תחליף לחיבורי PS/2
כיום, מחשבים ניידם מיוצרים ללא חיבורי PS/2 ועם יותר חיבורי USB
אשר מאפשרים חיבור ציוד היקפי הכולל בין היתר מקלדת ועכבר.
עכברים ומקלדות רבים הנמכרים כיום, מתאימים לחיבור USB
ובאמצעות מתאם המצורף למוצר ניתן לחברם גם לחיבור PS/2.



ניתן להשתמש גם במתאם אקטיבי אשר מתחבר אל המחשב בחיבור USB
ובצידו השני שני שקעי PS/2 למקלדת ועכבר.
מתאם זה נפוץ לשימוש במיוחד במחשבים ניידים שבהם אין חיבורי PS/2
ומאפשר גם לחבר קוראי כרטיסים, קורא ברקוד ומוצרים אחרים המתחברים
למחשב באמצעות חיבור PS/2.

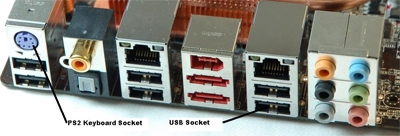

בלוחות אם של מחשבי PC, עדיין קיימים חיבורי PS/2 למקלדת ועכבר,
בדגמים חדשים החלו לאחרונה להסיר את שקעי ה-PS/2
או להשאיר רק את חיבור ה-PS/2 של המיקלדת.



קידוד צבעים בחיבורי PS/2
במקור חיבורי PS/2 היו שחורים או באותו צבע של הכבל (אפור).
בשנת 1997 הוחלט על קידוד צבעים של חיבורי ה-PS/2 על מנת להקל על
המשתמש ולעזור לו לזהות בקלות את סוג החיבור (מקלדת או עכבר).
הוחלט כי חיבור PS/2 למיקלדת יסומן בצבע סגול ואילו חיבור ה-PS/2 לעכבר
יסומן בצבע ירוק.

מבנה הקונקטור והפינים הינו זהה לחלוטין בחיבור ה-PS/2 של המקלדת והעכבר,
אך מרבית המחשבים לא יאפשרו חיבור הפוך (חיבור מקלדת לשקע העכבר או
חיבור עכבר לשקע המיקלדת).

בעיות חומרה בחיבורי PS/2
הבעיה העיקרית הינה שחיבורי PS/2 אינם תומכים בחיבור "חם", כלומר,
ניתוק וחיבור המיקלדת או העכבר בזמן שהמחשב דולק.
ניתוק וחיבור מקלדת או עכבר בזמן שהמחשב דולק עשוי לגרום נזק
לבקר (controler) ולהרוס את החיבורים.
בחיבורי PS/2 בלוחות חדשים הסיכוי לגרום נזק הינו קטן משום שנעשה
שימוש בבקרים איכותיים יותר, אך בלוחות ישנים הסיכוי לגרום נזק הינו גבוה.

במיקרים בהם יחוברו מקלדת או עכבר למחשב בחיבור PS/2 בזמן שהוא דולק
הם לא יזוהו ולא ניתן יהיה להשתמש בהם. יש לחבר מקלדת או עכבר עם חיבורי PS/2
בזמן שהמחשב כבוי בלבד, להבדיל מחיבור USB.

חיבורי ה-PS/2 לא תוכננו לחיבור וניתוק לעיתים תכופות,
בשל המבנה העדין של הפינים הם עשויים להתעקם או להישבר בקלות יחסית,
במיוחד בעת שימוש אינטנסיבי.
קונקטור ה-PS/2 מתחבר לשקע בכיוון אחד בלבד ויש לוודא כי מחברים
אותו בכיוון הנכון בטרם לוחצים אותו פנימה.



חסרון נוסף של חיבור ה-PS/2 הינו שאותו בקר (controler) משמש
לחיבור העכבר והמיקלדת. תקלה באחד האביזרים עשויה להשפיע על תפקודו
של השני מבלי שנדע איזה מהם תקול.

כבלים ומתאמים עם חיבורי PS/2
ישנם כבלים באורכים שונים מ-1 מטר ועד 15 מטרים עם חיבורי PS/2
כבלים אלו משמשים בד"כ במחשבים תעשייתיים, לחיבור קוראים למיניהם וחיבור
קופסאות מיתוג (KVM Switch) למחשב.
קיימים כבלים עם חיבורי זכר-זכר או זכר-נקבה (מאריך).
לרכישת כבלים באתר הקלק כאן.

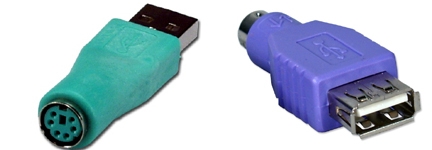

מתאמי PS/2 קיימים לתיאום בין חיבור PS/2 למקלדת AT
ותיאום בין חיבור PS/2 ל-USB.
לרכישת מתאמי PS/2 באתר הקלק כאן.
כאשר יש צורך לתאם מחיבור USB ל-PS/2 מומלץ תמיד להשתמש במתאם אקטיבי
אשר מבטיח כי כל ציוד קצה יעבוד כראוי, בניגוד למתאם פאסיבי.
מן הראוי לציין כי צבע המתאמים הינו חסר משמעות ויכול להתאים
גם למקלדת וגם לעכבר.
